市场与工艺应用
贴片封装
- 柔性线路板固定
- 电池管理芯片封装
- 高粘度锡膏
- 导热胶
微电子组装
- 手机点胶组装
- 摄像头模组点胶
- 硅麦克点胶
- 点银浆
- 双组份粘结
LED点胶
- LED封装
试做功能台
·整合了针嘴清洁、试点测试和残胶收集功能，⽅便作业提升品质
轨迹预览与寻迹功能
·编程完毕可以进⾏图形预览及寻迹确认
3D补偿功能
·⼯业相机实现XY⽅向的位置校正
·激光测⾼仪与针头测⾼器配合实现Z向位置校正
采⽤多种算法
·图像认知能⼒⾼，兼容性强
————————
产品特色
————————
AI智慧型三轴点胶机器人，采用多功能设计，可处理各种不同的点胶应用。
>> 机台类型
桌面式机台设计，高度集成化，台式安装，结构紧凑，稳定可靠
>> 高性价比
采用国际顶级元器件，大幅度降低故障发生率；
减少使用易损部件，节约后续购置更换成本；
高端品牌闭环控制系统，高精度点胶，安全可靠，维护成本低。
>> 可定制化
支持多种不同基板尺寸的产品，可加载多种生产管理功能模块，可配置多种点胶阀体，适用于多种点胶工艺和胶水。
>> 提升效率
兼顾智能CCD视觉识别，点胶自动化流程设计和胶重检测功能，减少人工干预，提高设备稼动率，保证产品点胶质量，提高生产效率。
————————
产品参数
————————
| 产品型号 | 300VSS | 400VSS | ||
| 轴系 | 轴数 | 3 | ||
| 驱动结构XYZ轴 | 精密研磨丝杆＋伺服电机 | |||
| 有效点胶范围XYZ轴 | 235×260×80mm | 335×360×80mm | ||
| 最⼤速度XY/Z轴 | 500/250mm/s | |||
| 最⼤加速度XYZ轴 | 5000mm/s^2 | |||
| 重复定位精度XYZ轴 | ±0.01mm | |||
| Z轴最⼤负载 | 7.5kg | |||
| 控制系统 | 控制⽅式 | 运动控制卡＋⼯业PC | ||
| ⼈机界⾯ | 10英⼨⼯业显⽰器 | |||
| 智⾼能度点校胶准 | 激光光斑 | 0.1×0.1mm | ||
| 测量范围 | ±3mm | |||
| 智定能位CCD | 视野范围 | 7×5mm^2 | ||
| CCD像素 | 752×480 | |||
| 扩展通讯 | 内部扩展I/O | 8/8 | ||
| 喷嘴维护 | 真空清洁 | 适⽤低粘度胶⽔ | ||
| 试点台 | 辅助间差校准 | |||
| 外围输入 | ⼯作电压 | 220V | ||
| 电源频率 | 50〜60Hz | |||
| 设备功率 | 1kW | |||
| 外接⽓源 | ≥0.55MPa | |||
| 重量外形 | 重量 | 60kg | 75kg | |
| 主体尺寸（W*H*D） | 550×580×670mm | 600×610×770mm | ||
————————
可选配置
————————
一、胶线检测系统
采⽤千万级别的⼯业相机，⼤幅提⾼测量精度；
测⾼模块对产品的兼容性很强，可以对透明物体进⾏测量；
采⽤⾏业内先进的复合光源对产品进⾏打光，适⽤更多类别产品。
二、胶量称重气压闭环控制系统
针对中⾼粘度胶⽔定量吐出专⻔开发；
实现在线胶量⾃动补偿，节省⼈⼒减少⼲扰；
系统可联网，品质管控实现线上管理。
三、点胶数据采集管理系统
实现车间级别联⽹设备的互联互通；
可以系统发现并定点故障设备，实现早发现早解决提⾼设备利⽤率；
可以对⽣产数据进⾏电⼦汇总，提升现场管理效能；
可根据客户需求升级扩展实现设备端到MES的通联；
可作为MES系统的⼦系统与MES对接。
————————
产品推荐
————————
| 全自动点胶机 | 精密点胶阀 |
| 点胶控制器 | |
| 点胶附件 | 点胶工艺与应用 |

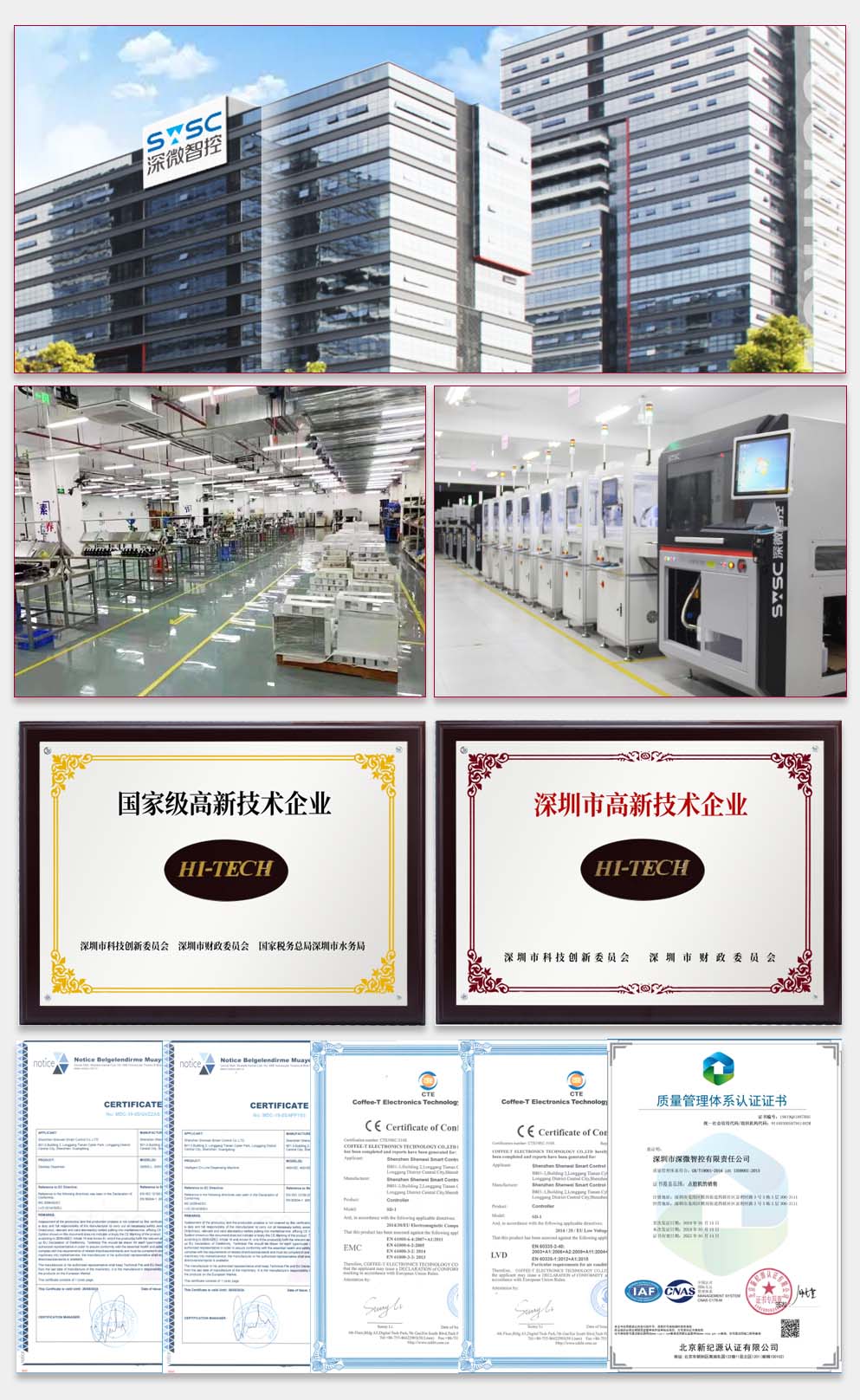

品牌实力
